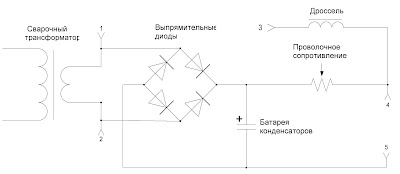

Рис. 1. Сварочный
выпрямитель
Сварочный выпрямитель аналогичен тому, что описывается в
Приложении 5, за исключением того, что вместо электрода и массы подключены
разъемы 4 и 5.

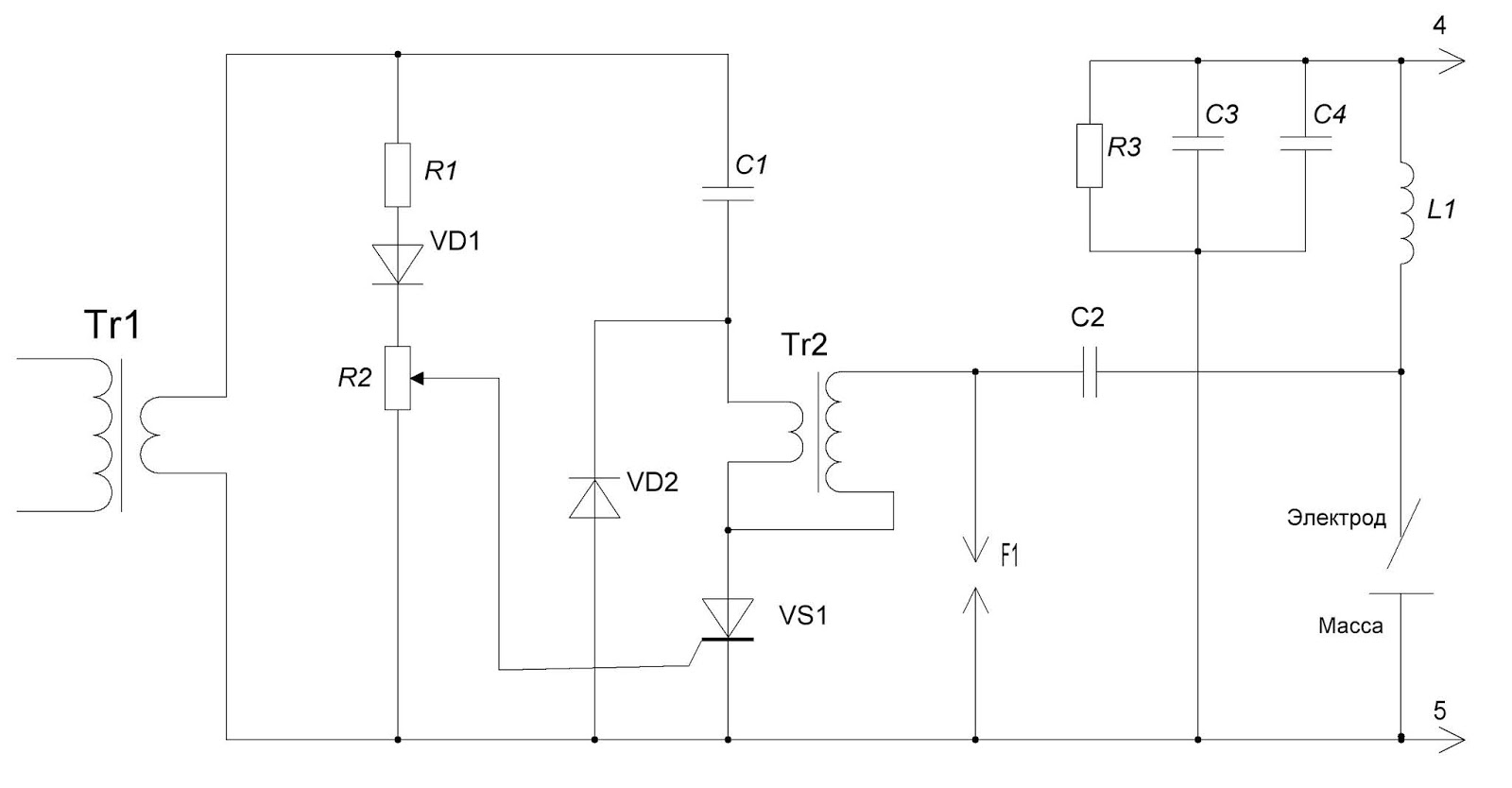

Рис. 2. Осциллятор
Tr1
– понижающий трансформатор 220 Вольт на 40-60 Вольт. Подключается в сеть
переменного тока. Может использоваться трансформатор мощностью от 20 Ватт и
выше.
R 1
– резистор МЛТ 1,3 кОм, 2 Вт.
VD1
– диод Д226 Б или любой с подобными параметрами.
R2 –
переменный резистор 4,7 кОм, 2 Вт любой марки.
VD2 –
диод любой марки, рассчитанный на ток 10 А и напряжение 400 В.
С1, C3
– конденсаторы 10 МкФ, 250 В, бумажные
или пленочные.
Tr2
– автомобильная катушка зажигания. Предпочтительнее вариаторная. Вариатор
удалить.
VS1
– тиристор КУ 202 Н или любой с аналогичными параметрами.
F1 –
автомобильная свеча зажигания.
C2 –
конденсатор КВИ-3 2000 пФ 12 кВ.
R3 –
резистор МЛТ 5 кОм 2 Вт.
C4 –
конденсатор 6800 пФ 250 В слюдяной или керамический.
L1 -
катушка с внутренним диаметром 55 мм. Содержит 20-25 витков провода,
рассчитанного на полный ток сварочной дуги.
4, 5 - разъемы,
рассчитанные на полный ток сварочной дуги.
В один из полупериодов через диод VD2 заряжается конденсатор C1. В следующий полупериод
конденсатор C1 через
тиристор VS1
разряжается на первичную обмотку автомобильной катушки зажигания Tr2. Момент включения
тиристора VS1
определяется положением движка переменного резистора R2. Высоковольтные импульсы вторичной
обмотки трансформатора Tr2
разряжаются через разрядник F1.
Высокочастотная часть высоковольтных импульсов через конденсатор C2 поджигает сварочную дугу.
Конденсатор C2 не
пропускает низкочастотный ток. Высокочастотные импульсы для человека безопасны.
Резистор R3,
конденсаторы C3, C4, катушка L защищают
электронику сварочного выпрямителя от пробоя.
Осциллятор подключается к сварочному выпрямителю через разъемы 4, 5.
Осциллятор подключается к сварочному выпрямителю через разъемы 4, 5.
Через разъемы 1, 2, 3 может
подключаться педальный регулятор сварочного тока. При его отсутствии дроссель и
проволочное сопротивление включаются последовательно. Ток регулируется
проволочным сопротивлением.
