Приложение 5. ПЕДАЛЬНЫЙ РЕГУЛЯТОР ТОКА ДЛЯ СВАРОЧНОГО ВЫПРЯМИТЕЛЯ

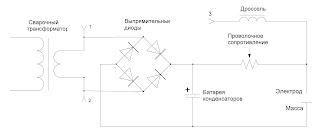

Рис. 1. Сварочный выпрямитель.

Схема сварочного выпрямителя аналогична той, что изображена в Главе 4 на Рис. 4.1, за исключением дросселя, который подключается через тиристоры VS2, VS3, изображенные на Рис 2.

Рис . 2. Педальный регулятор сварочного тока.

C1, C3 – керамические или слюдяные конденсаторы емкостью 2000-3000 пкФ.

С2 – конденсатор МБМ емкостью 4 мкФ на напряжение 160 В.

Tr – разделительный трансформатор с коэффициентом трансформации 1:1. Используется в цепи управления тиристорами, соответственно, мощность у него может быть небольшая. Можно поставить любой готовый, главное, чтобы не грелся.

VDS1, VD2, VD5, VD6 – диоды Д 237А или любые другие с аналогичными параметрами.

R1, R5 – резисторы МЛТ с сопротивлением по 910 Ом мощностью 2 Вт.

R2, R4 – проволочные резисторы ПЭВ с сопротивлением по 10 Ом. Мощность любая.

R3 – переменный резистор с сопротивлением 33 кОм.

VD3 – стабилитрон КС 520 В.

VD4 – стабилитрон Д 814 А.

VS1 – тиристор КУ 101 Г.

VS2, VS3 – любые тиристоры на ток 100 А или выше.

C4 – конденсатор МБМ емкостью 1 мкФ на напряжение160 В.

Педальный регулятор сварочного тока подключается к сварочному выпрямителю через винтовые зажимы 1, 2, 3.

Базовый сварочный ток устанавливается проволочным сопротивлением. Для работы с плавящимися электродами базовый ток устанавливается в размере 15 – 20 А.

Основной сварочный ток устанавливается силовыми тиристорами  VS2, VS3. Это происходит следующим образом. Конденсатор С4 заряжается через резисторы R1, R2, R3, R4.  Стабилитрон VD3 стабилизирует ток заряда. При достижении порогового значения открывается стабилитрон VD4, который, пропуская ток через управляющий электрод тиристора VS1, открывает его. Конденсатор С4 разряжается через диоды VD5, VD6  и управляющие электроды силовых тиристоров VS2, VS3.  Силовые тиристоры  VS2, VS3 открываются попеременно.  При использовании тиристоров на ток 100 А основной сварочный ток может достигать 200 А. Дроссель сглаживает пульсации основного тока.

Регулировка основного сварочного тока производится резистором R3, который устанавливается в педальный регулятор.

Поскольку сварочный выпрямитель работает совместно с осциллятором, в педальном регуляторе сварочного тока предусмотрена система защиты от высоковольтного высокочастотного напряжения осциллятора. Система защиты состоит из конденсаторов C1, C2, C3, резисторов R2, R4, R5, диода VD 2.
